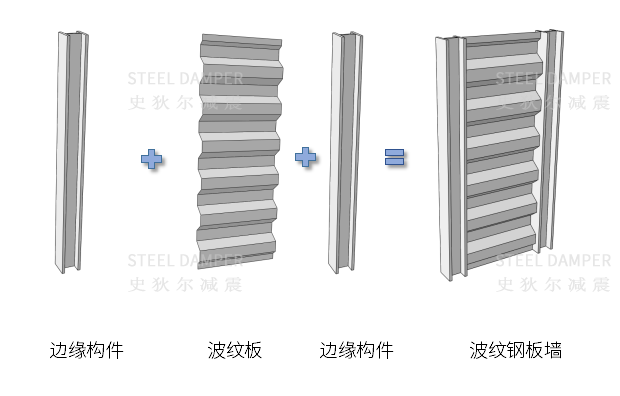

波紋鋼板墻是一種由內嵌波紋鋼板和豎向邊緣構件組成的適用于建筑結構的新型抗側力體系。其既能承載，又能耗能，給結構提供附加阻尼比，減小結構在地震荷載作用下的響應，是一種很好的承載耗能雙功能構件。相比于傳統抗側力或是消能減震構件，其主要優勢有以下幾點：
（1）通過鋼板彎折自身成“肋”，可提高構件的抗側承載力，在循環荷載下滯回曲線飽滿，其消能能力相比于普通鋼板墻可提高數十倍。
（2）在提高屈曲性能上，相比于通過平鋼板面外加加勁板的方式或者加厚平鋼板的方式，可以節省用鋼量以及焊接成本。
（3）結構自重輕，構件安裝便捷，在抗震加固、建筑改造時施工也極為方便。可大幅縮短工期，具有很好的經濟效益。
（4）由于可以不滿跨布置，可便于相同框夾內布置門窗洞口，更容易與建筑上的使用需求相協調。
CSW簡介連(lian)接方式
波紋鋼板墻根據波紋的走向，可分為豎向波紋鋼板墻和橫向波紋鋼板墻，兩種形式的鋼板墻均具有很高的承載力和耗能性能。經過大量計算分析和試驗研究，我們對這兩種波紋鋼板墻進行波形優化，使其在達到破壞承載力之前不出現可見屈曲，滯回曲線飽滿，耗能能力良好。
波紋鋼板墻與主體結構的連接方式，主要有兩邊連接、三邊連接和四邊連接三種情況。

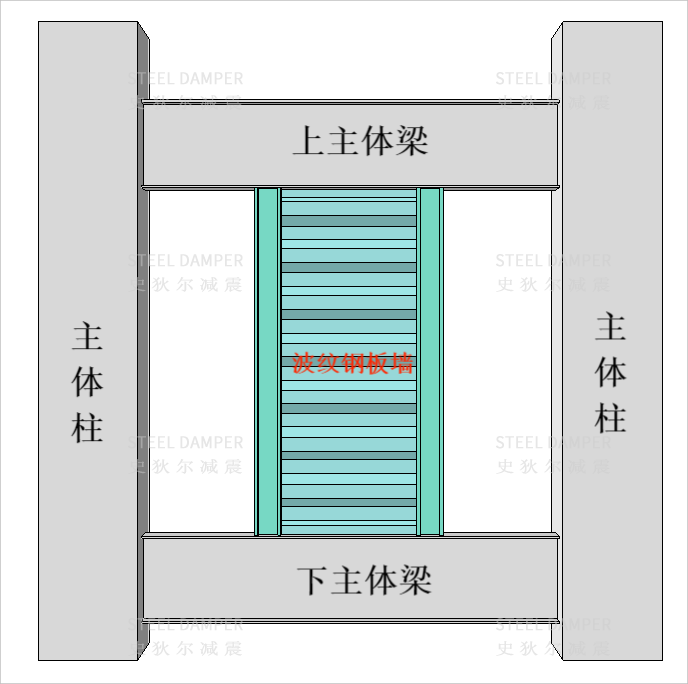

兩邊連接為波紋鋼板墻的上下端與上下層的主體構件連接，兩邊連接布置比較靈活，可放于跨內的任意位置，更容易滿足建筑需求，施工安裝也相對比較簡單方便。另外，兩邊連接時，產品力學性能分析比較簡潔，便于參數分析和試驗。兩邊連接形式可通過設置邊緣構件對波紋鋼板起面外約束作用，對邊緣構件的剛度要求會大一些。

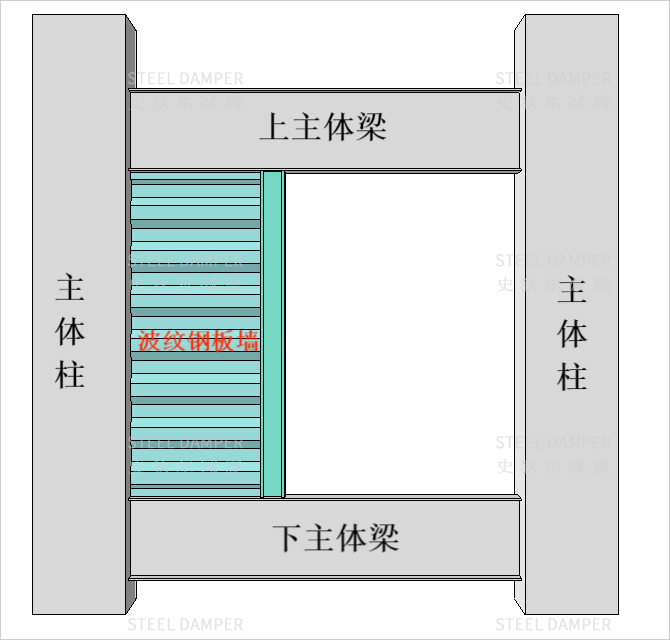

三邊連接為波紋鋼板墻的上下端與主體構件連接，同時一個側邊也和主體結構構件連接。采用三邊或者四邊連接，可以借助主體結構構件的剛度來約束波紋鋼板墻的面外屈曲，相比于兩邊連接，對邊緣構件的面外剛度要求更低一些。但連接時波紋鋼板四邊或者三邊尺寸需要與主體構件尺寸相匹配，對施工精度的要求相對高一些，布置上也會基本比較固定，沒有兩邊連接靈活。

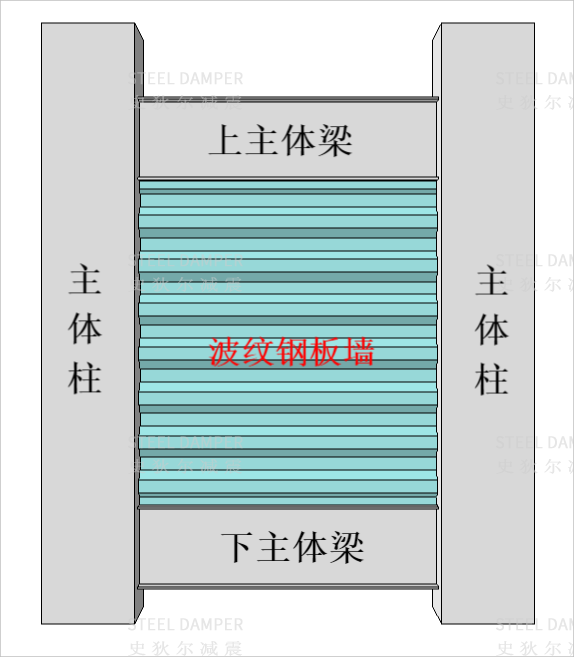

四邊連接則是整塊波紋鋼板墻嵌入到主體結構內，與四周的主體構件連接。其中，四邊連接可以省去波紋鋼板墻的邊緣構件，或者將邊緣構件做成封邊板，將其與主體構件直接連接。

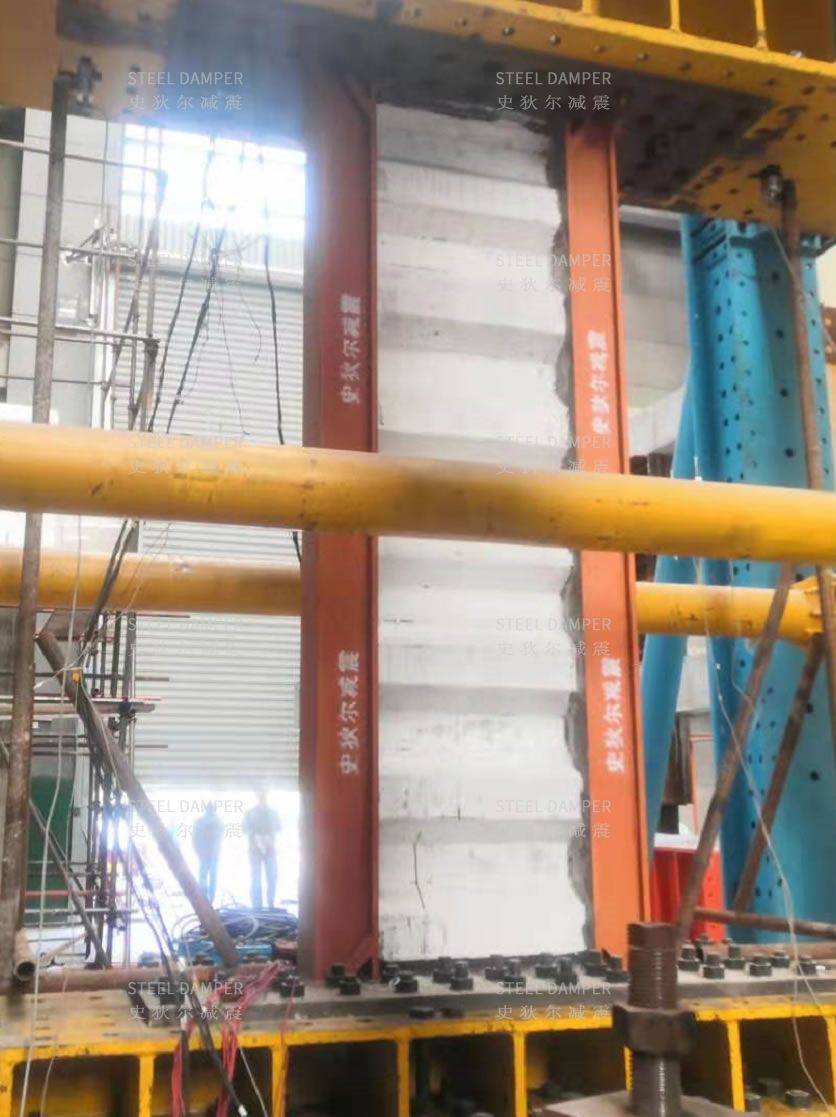

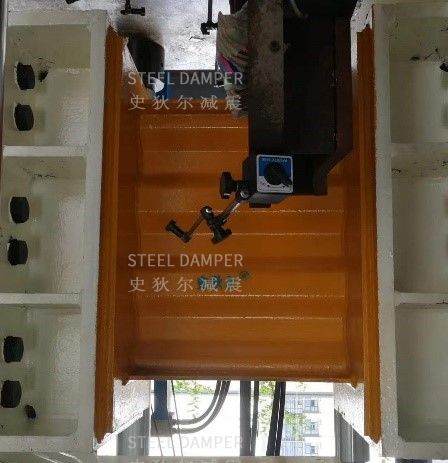

試驗裝置
試驗裝置

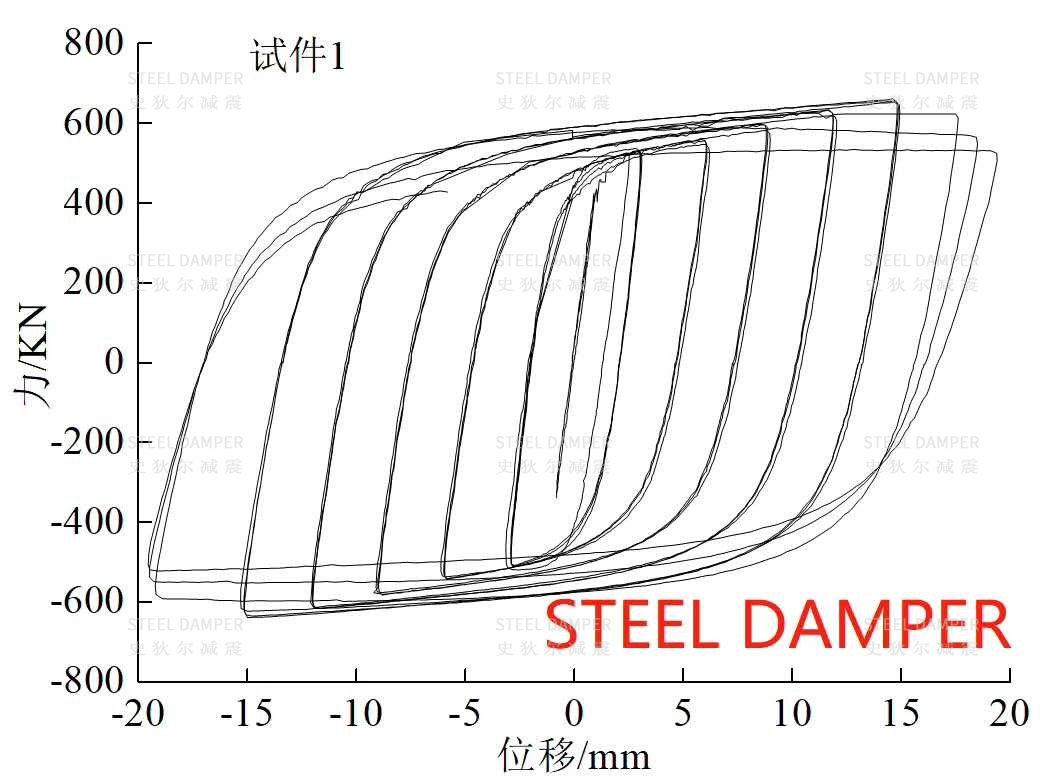

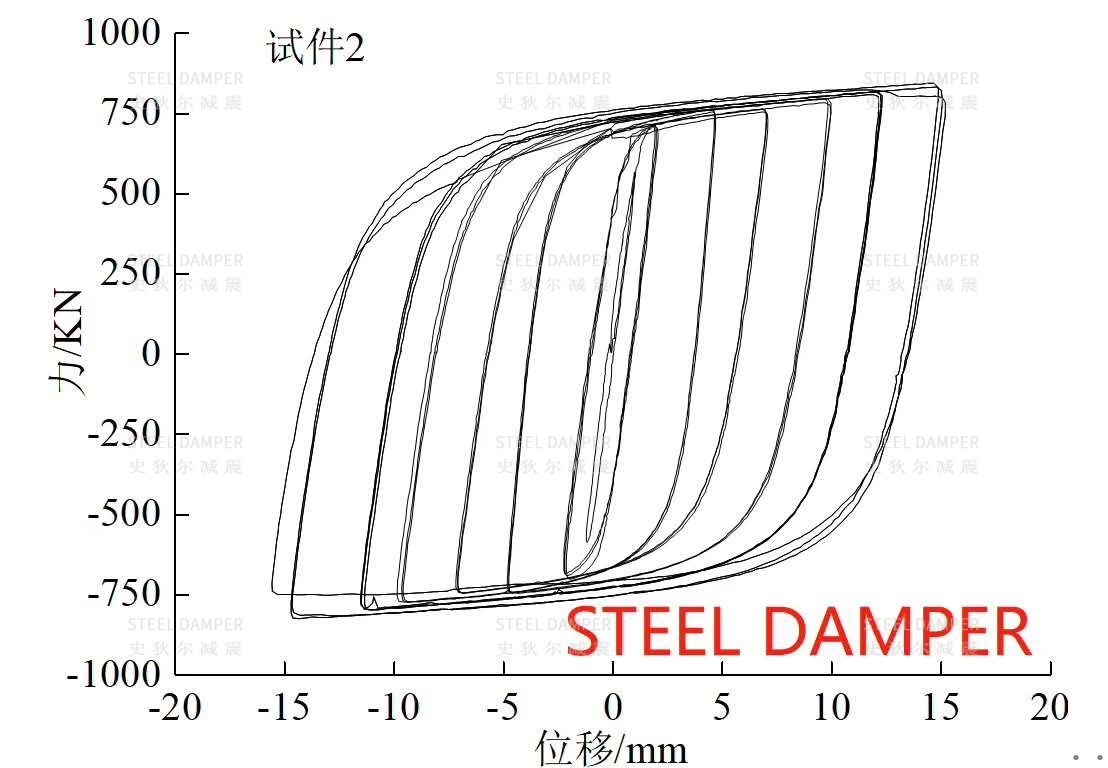

滯回曲線
滯回曲線
